Introducción
 |

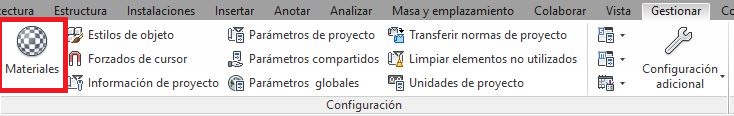

| Herramienta materiales |
Opciones de visualización según material
Dentro del explorador o editor de materiales tenemos todos los materiales cargados en el proyecto o plantilla en la que estemos. Cada uno de los materiales está definido por parámetros agrupados en diferentes pestañas. Una de ellas es la correspondiente a gráficos.
En la pestaña gráficos tenemos tres opciones de visualización :
- Sombreado
- Patrón de superficie
- Patrón de corte
 |

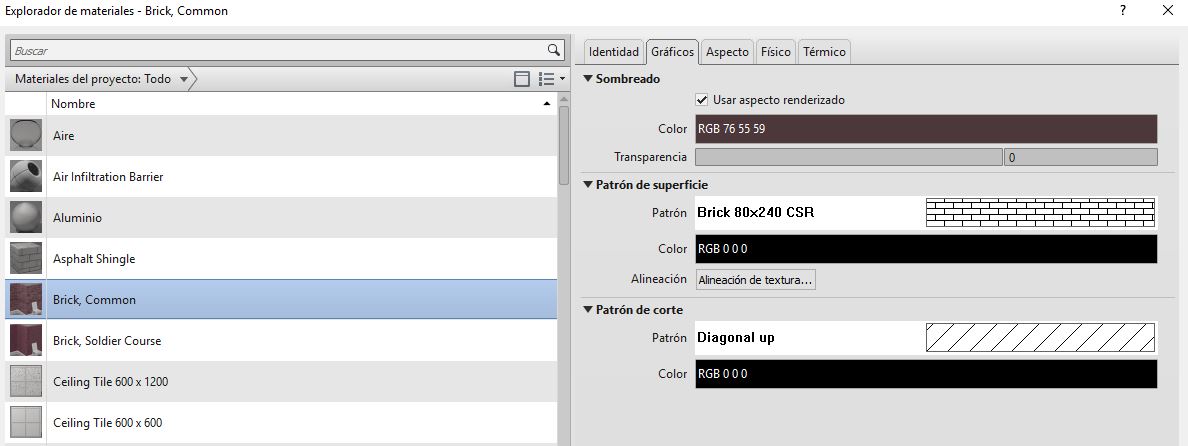

| Editor de materiales |
-
- En la opción de sombreado seleccionaremos un color que teñirá uniformemente el elemento cuando tengamos aplicada la opción de sombreado en la vista.
- En la opción de patrón de superficie, seleccionaremos un patrón y un color para las líneas de ese patrón. Dicho patrón será visible en la opciones de visualización de línea oculta y sombreado.
- En la opción de patrón de corte, seleccionaremos un patrón y un color para las líneas de ese patrón. Se aplica a las superficies que quedan seccionadas. Dicho patrón será visible en las opciones de visualización de línea oculta y sombreado.
Ejemplo de visualización según material

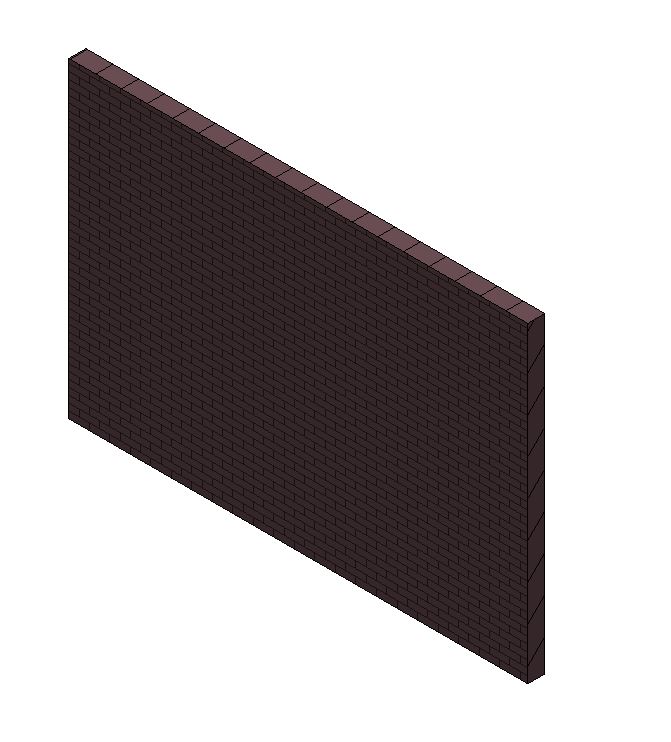

Brick_Common, con unos patrones de superficie y corte y un color de sombreado según se muestra en el cuadro superior.Su visualización, con la opción de sombreado sería:
Muro opción sombreado
Opción de visualización de vista sombreado El mismo muro con la opción de línea oculta, se visualizaría como sigue:

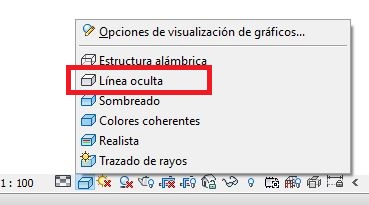

Muro opción línea oculta
Opción de visualización de vistas línea oculta Importa destacar que este grafismo se aplica solo en las opciones de línea oculta y sombreado. Las opciones realista y trazado de rayos aplican las propiedades de aspecto del material, esto es, las de renderizado.
NOTA- La opción de visualización de sombreado está afectada por la orientación solar, de tal forma que la tonalidad cambia en función de la posición del sol configurada. Con la opción de colores coherentes se elimina la influencia del sol en el objeto, aplicándose el color de sombreado de manera uniforme.
NOTA 2- Esta entrada sigue en Visualización 2 (según estilo de objeto).
