(Última actualización: 29/11/2021)
Introducción
Los planos de referencia constituyen otros de los elementos de referencia que utiliza REVIT, además de las rejillas y niveles.
 |
Herramienta Plano de referencia. Fuente: Elaboración Propia |
Al igual que las rejillas, los planos de referencia son planos ortogonales a la vista en la que se creó, y que solo son visibles en otras vistas que sean ortogonales.
 |

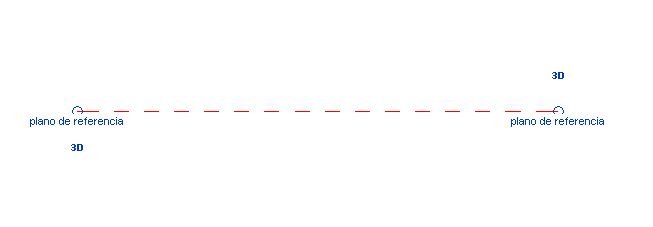

| Plano de referencia. Fuente: Elaboración Propia |
Los planos de referencia son, en principio, visibles en todas las vistas de alzado, sección y planta pero no en vistas 3d.
Usos
Generalmente se van a usar para crear restricciones en nuestro proyecto, como plano delimitador. También se van a usar en el entorno de familias como elemento en el que nos vamos a apoyar para crear restricciones en la geometría de los objetos o parámetros de longitud.
 |
|||

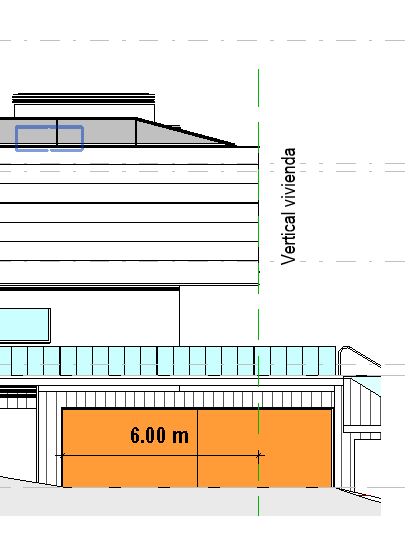

| Ejemplo de uso de planos de referencia en el entorno de proyecto. Fuente: Elaboración Propia |
 |

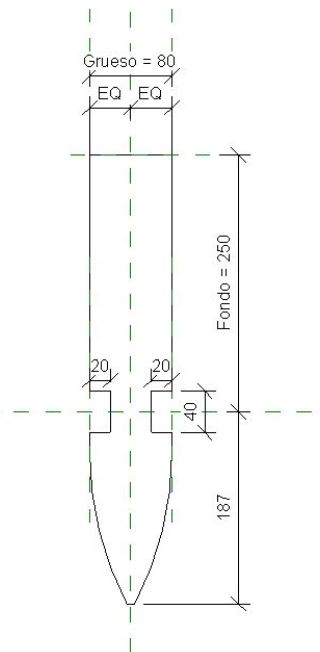

| Ejemplo de uso de planos de referencia en el entorno de familia. Fuente: Elaboración Propia |
Los planos de referencia se utilizan, asimismo, para definir planos de trabajo para determinadas operaciones en el entorno de familia y también de proyecto. Es muy importante dar nombre al plano de referencia para que éste aparezca entre las diferentes opciones cuando queramos definir un plano de trabajo.
 |

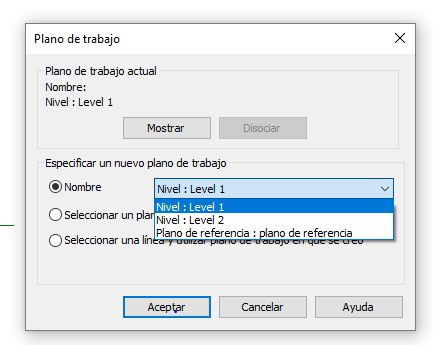

| Selección de plano de trabajo por nombre.Fuente: Elaboración Propia |
Propiedades
Los planos de referencia sólo tienen propiedades de ejemplar; por tanto, no pertenecen a ningún tipo ni familia, aunque se engloban dentro de la categoría de planos de referencia. De entre los parámetros de propiedad está el del nombre.
 |
||

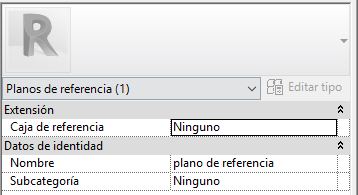

| Propiedades de ejemplar de planos de referencia. Fuente: Elaboración Propia |
Condiciones de visibilidad
Las condiciones de visibilidad de los planos de referencia son las mismas que las de las rejillas, de tal forma que son solo visibles en vistas ortogonales al plano que lo define. En cuanto a las vistas de plano de planta, los planos de referencia solo serán visibles si cortan el plano de rango de vista de la vista correspondiente.
El grafismo de los planos de referencia se determina dentro de estilos de objeto:
 |
|
| Grafismo de planos de referencia. Estilos de objeto. Fuente: Elaboración Propia |
