Usos del punto interno

Esta ubicación va a ser decisiva para cuestiones como el análisis solar del proyecto. En su configuración interna, Revit nos permite conocer cual es el recorrido solar para cualquier ubicación del planeta, lo que nos va a facilitar el análisis de las sombras propias y las arrojadas de los edificios colindantes. También esta ubicación nos va a permitir extraer datos climáticos basados en estaciones meteorológicas cercanas a esa posición.

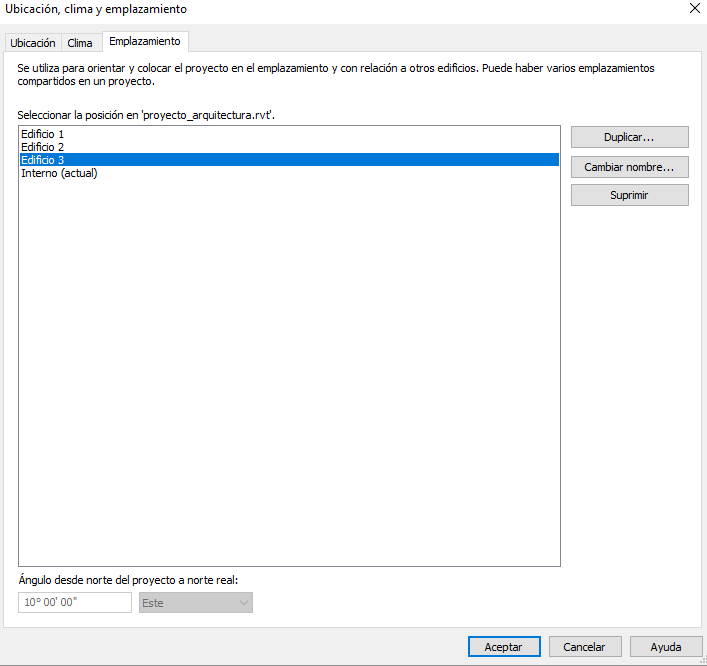

Ubicación en algún lugar de Madrid.

Hay una consideración importante y es que Revit tiene en cuenta la curvatura de la tierra. Por ello, se recomienda no alejarnos más allá de 16 km de este centro para evitar imprecisiones. Es aconsejable desarrollar el modelo siempre próximo al punto interno.

Curvatura de la Tierra.

Estas consideraciones rara vez van a ser relevantes en proyectos de edificación pero sí, desde luego, en proyectos de ingeniería civil de gran extensión y especialmente en obra lineales.

Cuando vinculamos a nuestro proyecto referencias externas (.rvt, .dwg, .ifc, etc.), una de las opciones que nos ofrece Revit es hacer coincidir los puntos internos del archivo anfitrión con el archivo vinculado. Es por ello importante que conozcamos este punto y que lo tengamos siempre presente con vistas a la coordinación entre disciplinas de nuestro modelo.

Punto de reconocimiento (SP)

Punto de reconocimiento. Ejes X, Y, Z

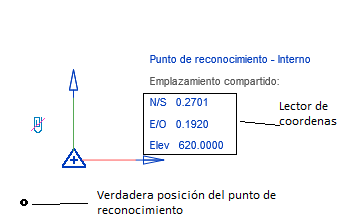

Visibilidad de Punto de reconocimiento.











El punto de reconocimiento va a representar el origen absoluto (0,0,0) de nuestro modelo. Su posición va a ser una decisión de proyecto y siempre va a depender de los datos facilitados por un topógrafo o ingeniero civil. Entre otras cosas, es el punto que va a determinar las elevaciones de los elementos del proyecto con respecto al nivel del mar. Es decir, la cota 0 del eje Z va a coincidir siempre con el nivel del mar.

También vamos a poder georreferenciar nuestro proyecto con respecto al sistema de coordenadas universal U.T.M. tal y como explicamos en esta entrada.

Posición del punto de reconocimiento en planta

En cuanto a la posición de este punto en planta (X,Y) lo vamos a hacer coincidir con algún elemento reconocible del entorno de proyecto, como puede ser un vértice de la línea de propiedad, un mojón o cualquier elemento físico del entorno. En cualquier caso, esta ubicación del origen absoluto va a depender de los datos de partida, normalmente un archivo de CAD en el que se representa la topografía.

Topografía CAD. Fuente : Bibliocad.com.

Gestión del punto de reconocimiento

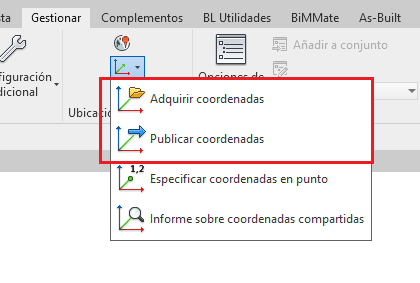

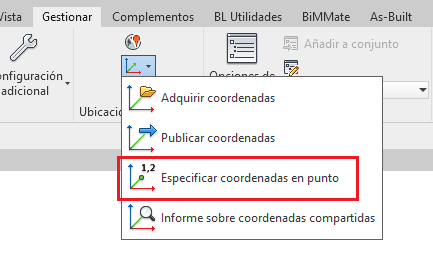

La herramienta que vamos a utilizar para determinar la posición del punto de reconocimiento sobre una referencia conocida se encuentra dentro de la pestaña gestionar, grupo ubicación de proyecto, herramienta coordenadas, especificar coordenadas en punto.

Para reubicar el punto de reconocimiento respecto a su posición original en una nueva posición, tenemos que asegurarnos que se encuentre bloqueado (en Revit, clipado) o que sus coordenadas se muestren siempre con el valor 0 no editable.

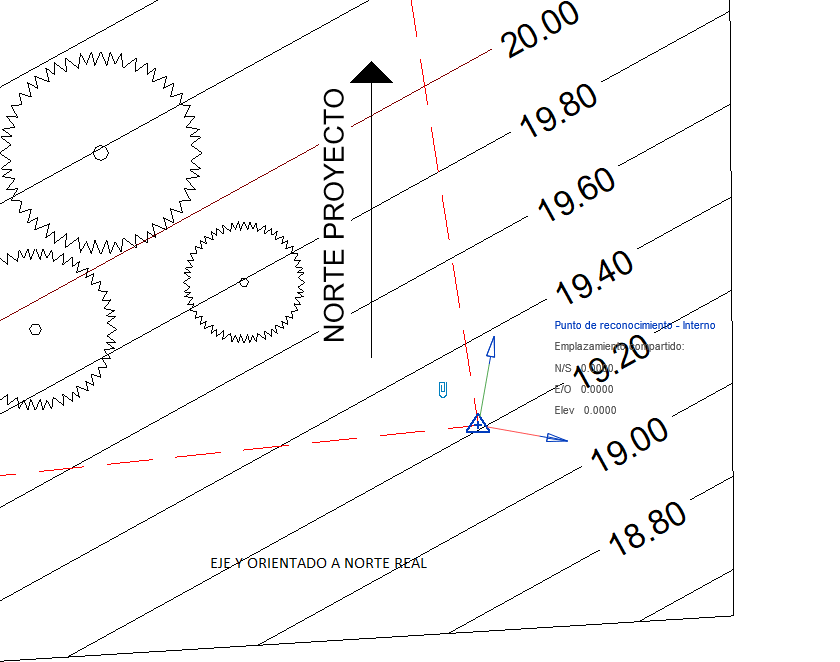

Las coordenadas del punto base siempre van a informar de su posición X,Y, Z con respecto al punto de reconocimiento. Igualmente, si la orientación del Norte real y el del Norte de proyecto no coinciden, el eje Y del punto base siempre va a estar orientado al Norte de proyecto.

Al igual que con el punto de reconocimiento, acompañando al punto base hay un clip. Pues bien, si el clip esta tachado (desclipado) lo podemos mover libremente sin que esta acción afecte a la posición del modelo. La consecuencia de mover el punto base desclipado es que se actualizarán las etiquetas de elevación (Z) y de coordenadas (X,Y) que estén referidas a este punto.  Por el contrario, si el clip está sin tachar (clipado) si desplazamos el punto base movemos el conjunto del modelo con respecto al punto de reconocimiento.

Coordenadas compartidas

Cuando trabajamos con vínculos o referencia externas, hay que tener en cuenta que el punto base es específico de  cada archivo o proyecto. Al trabajar por coordenadas compartidas, todos los archivos vinculados van a compartir el mismo origen absoluto. En este escenario, el punto base nos va a ser de gran utilidad si queremos desplazar el conjunto de un proyecto (por ejemplo el vínculo de la estructura o de arquitectura) con respecto al origen absoluto o punto de reconocimiento.

Esta acción se puede realizar desde el archivo anfitrión con el punto base clipado. Por ejemplo, corregir la elevación del modelo, modificar su posición en planta y también corregir la orientación del Norte de proyecto.

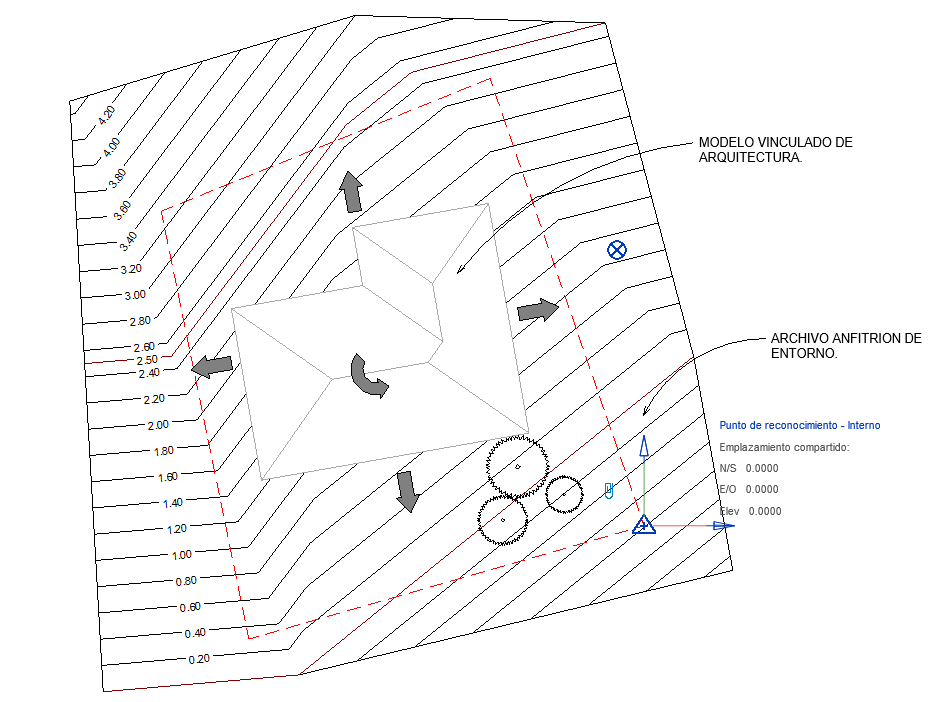

Desplazamiento del archivo vinculado con respecto al archivo anfitrión del terreno. Fuente- Elaboración propia.

Esta acción se puede realizar también directamente sobre el archivo vinculado en el archivo anfitrión y guardando su posición.

Esta posibilidad que nos ofrece Revit sin duda es valiosísima, ya que suele ser muy habitual durante el desarrollo de un proyecto tener que reubicar la posición del conjunto del edificio (arquitectura, estructura, MEP y otros vínculos) con respecto al terreno. Realizar esta operación manualmente sería muy tedioso y sobre todo muy arriesgada.



Una de las propiedades del punto base es que nos va a permitir localizar en cualquier momento la posición del punto interno del modelo. Para ello, con el clip tachado (desclipado), con el botón derecho, se nos ofrece entre otras opciones la posibilidad de mover a ubicación inicial.





Ubicación inicial del punto base (punto interno). Fuente- Elaboración propia.



Destaco aquí un error interno que tiene Revit con respecto al etiquetado de curvas de nivel. Cuando etiquetamos curvas de nivel, desde las propiedades de tipo de la familia podemos determinar a partir de que origen lo hacemos. Una de las opciones que nos ofrece Revit es hacerlo a partir del punto base pero en realidad no es así. Lo que hace Revit en realidad en esta opción es referir las curvas de nivel con respecto el punto interno. Es decir, si modificamos la posición en elevación del punto base no se actualiza la etiqueta de curvas de nivel por que en realidad siempre se refieren al punto interno. La opción que sí funciona perfectamente es la de referenciar al punto de reconocimiento. Para corregir este desajuste podemos recurrir a la tercera opción que tiene la familia que es la llamada Relativo. En esta opción, lo que hace Revit es etiquetar las curvas de nivel con respecto al nivel asociado de la vista en la que introduzco la anotación. Puede ser un recurso en el caso de que el punto base coincida con alguno de los niveles del proyecto, cosa que suele suceder.

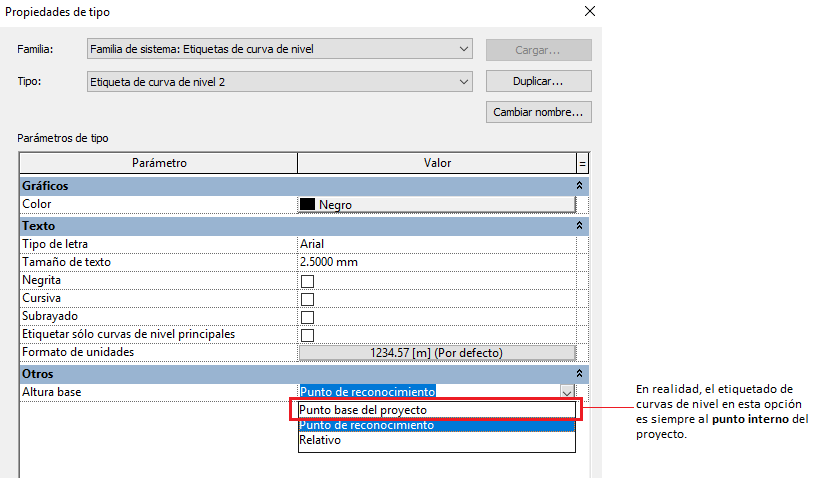

Etiquetado de curvas de nivel con respecto a varias opciones. Fuente- Elaboración propia.



Ejemplo práctico



Topografía CAD de terreno existente.

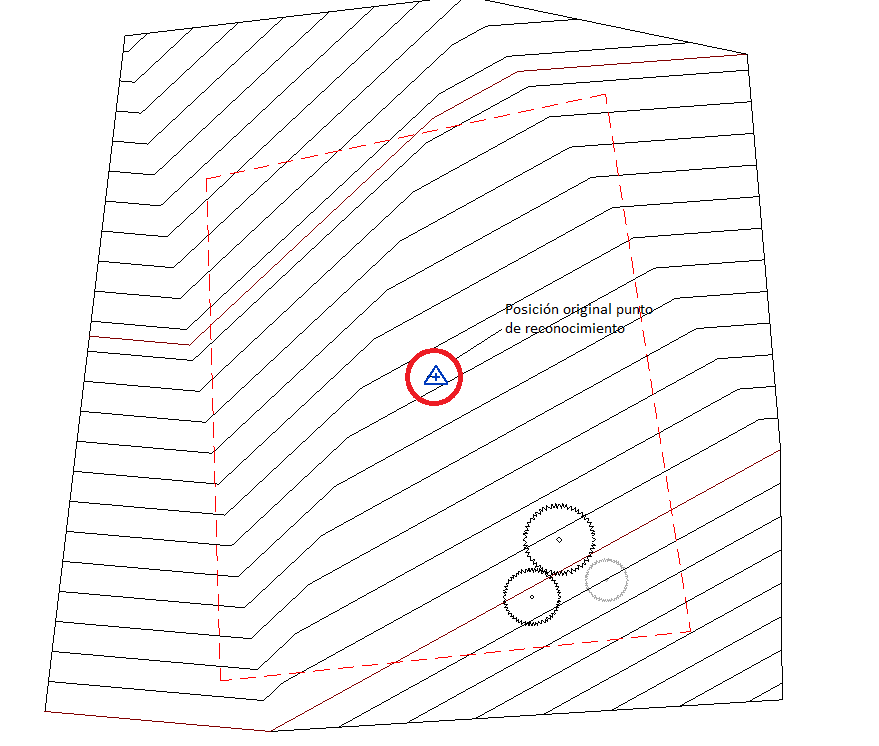

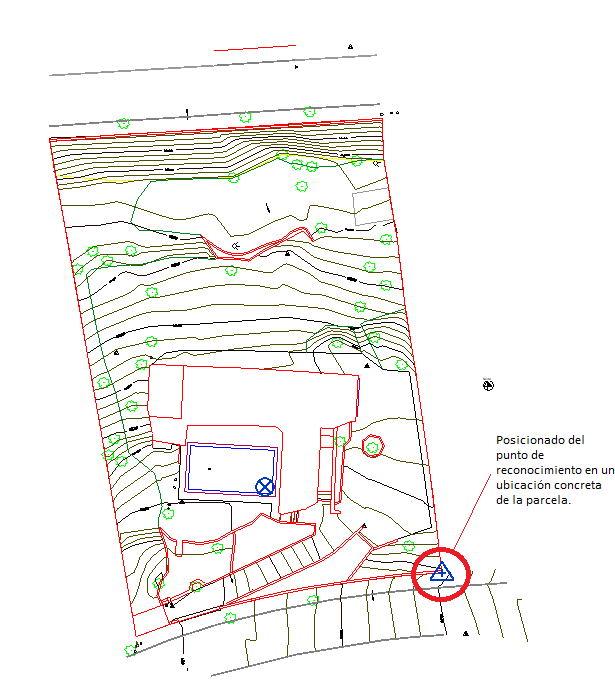

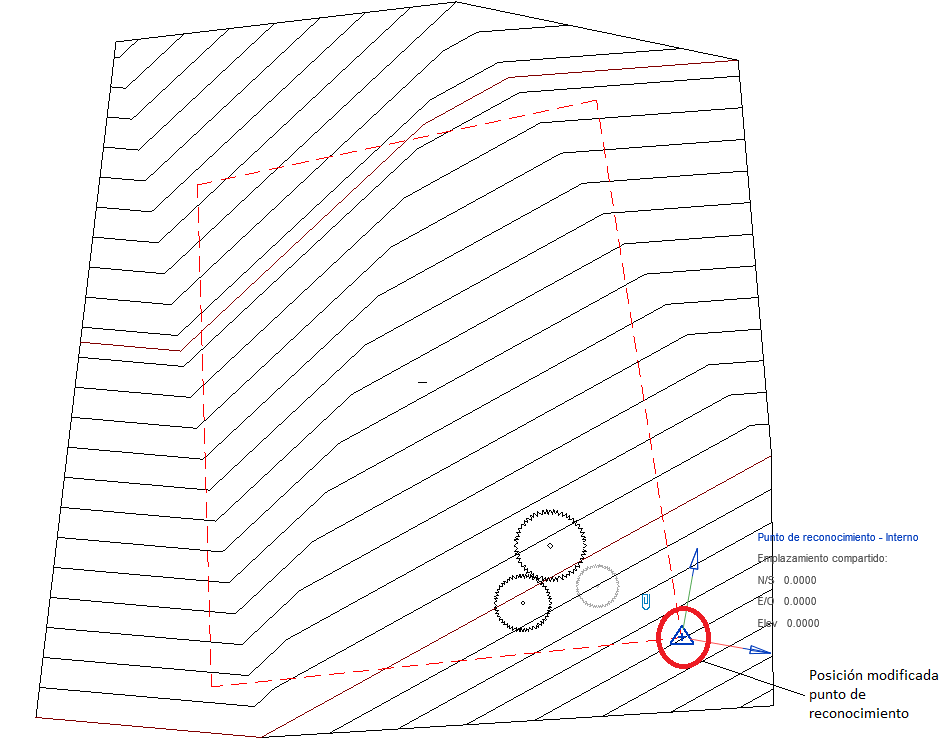

Ubicación del punto de reconocimiento en una referencia conocida.



Con esta decisión tomada, se creó un archivo .rvt en el que se desarrolló la topografía existente, arbolado, viales de acceso, acometidas y demás.

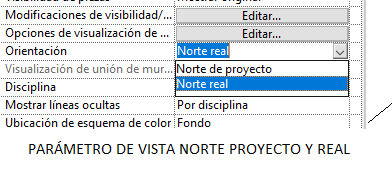

También se determinó en este archivo cuál iba a ser la posición del norte de proyecto con respecto al norte real.



El trazado de las rejillas de estructura se pudo trasladar al terreno con mucha precisión, creando alineaciones que se utilizaron a lo largo de la obra y que fueron de muchísima utilidad para los responsables de obra, especialmente los encargados.

Inserción del vinculo de estructura en el archivo del terreno.

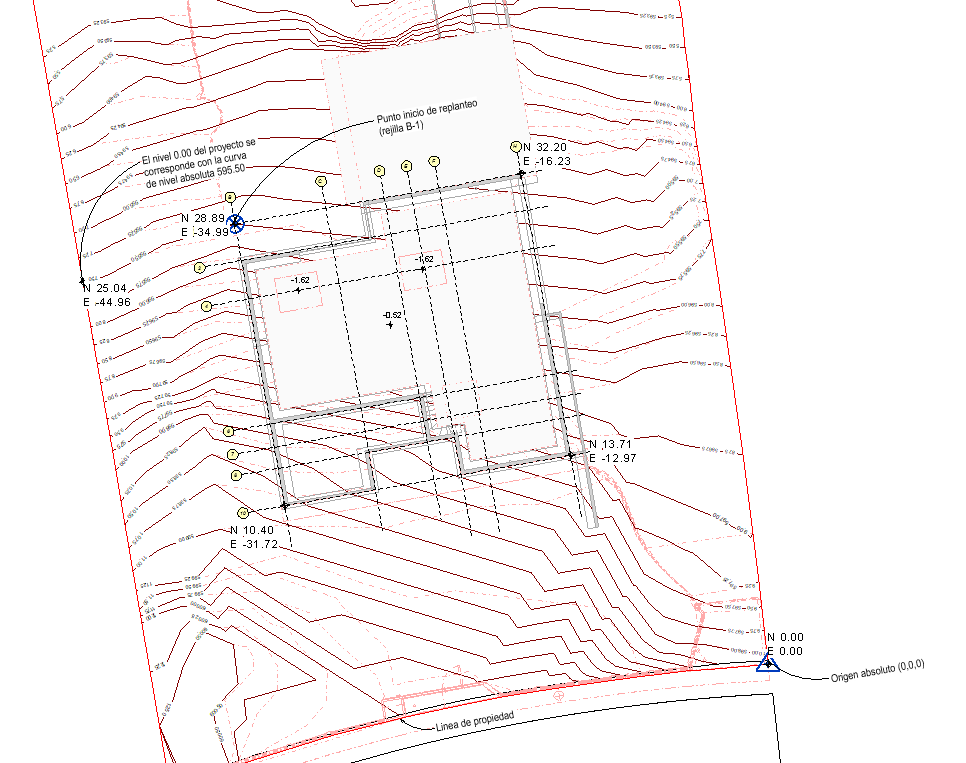

Para el establecimiento de niveles de excavación se trabajó a partir de la referencia del punto base, cuya posición también se traslado a obra con facilidad.

Sección longitudinal de plataformas de excavación.





Igualmente, todo el desarrollo de la estructura y la arquitectura se hizo a partir de la referencia del punto base, aunque en cualquier momento se podían referenciar niveles a las coordenadas absolutas.

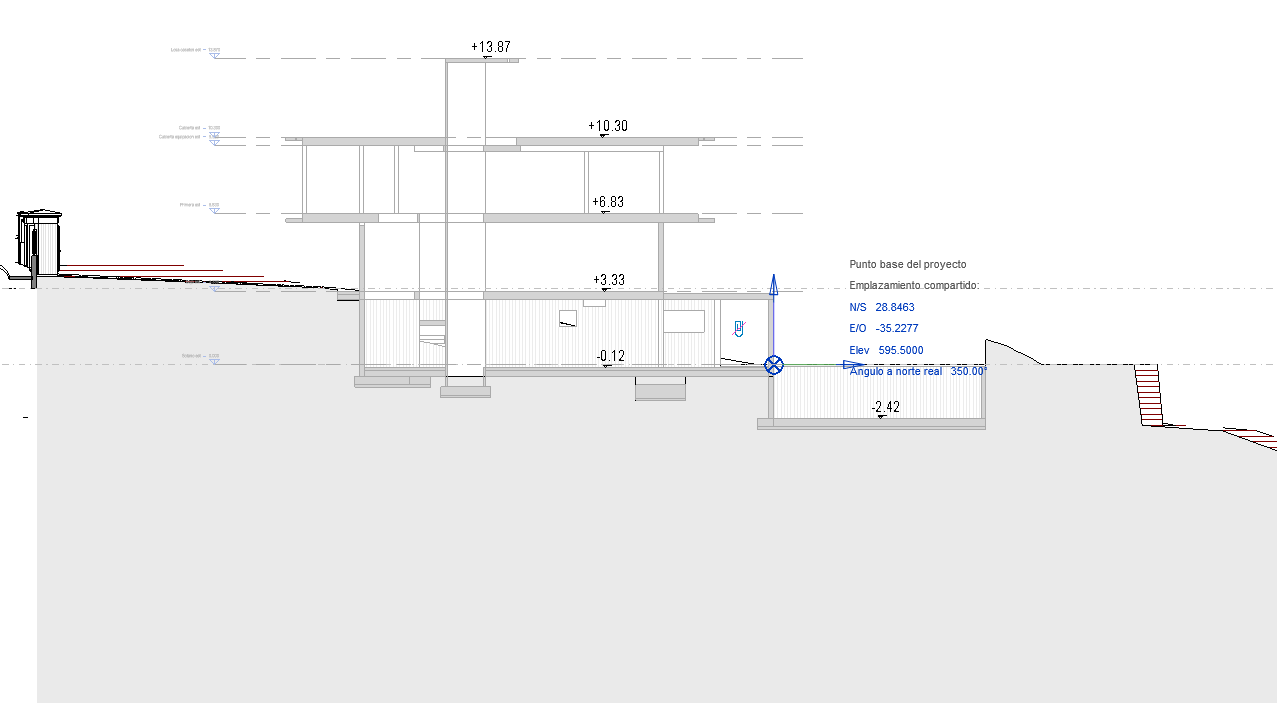

Sección longitudinal de estructura.



Sobre el archivo de arquitectura también se pudieron sacar todo tipo de referencias y niveles referidos o bien al punto base o de reconocimiento.

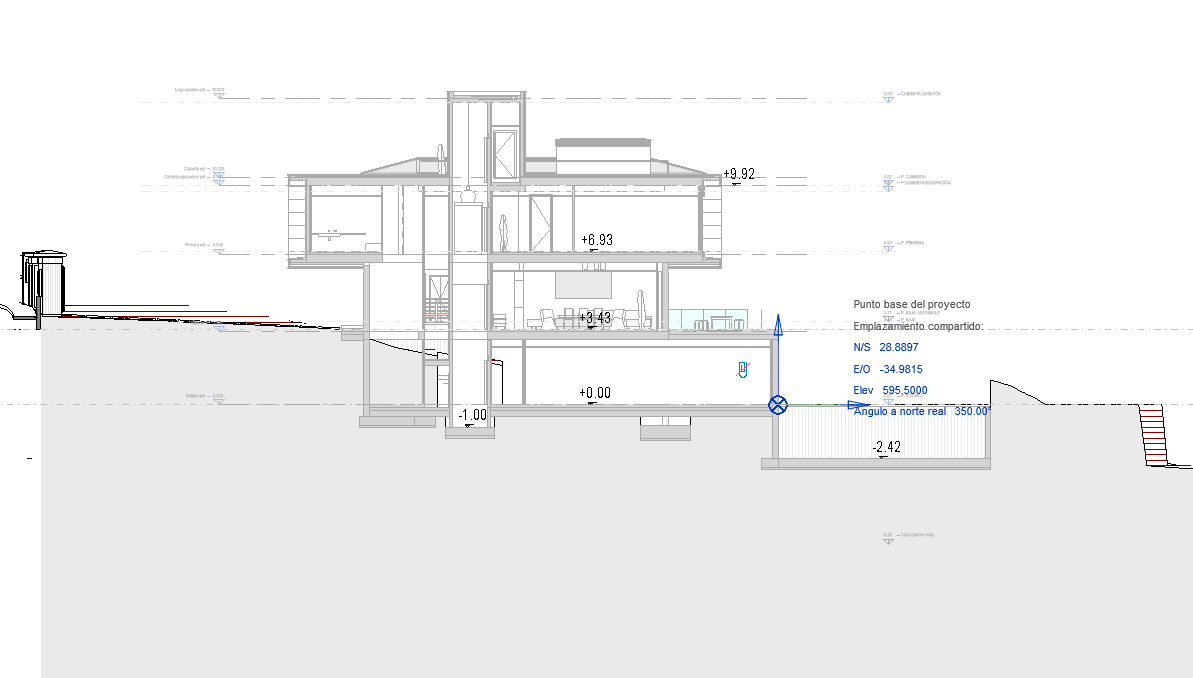

Sección longitudinal de estructura y arquitectura.

Estos puntos fueron de especial utilidad para el replanteo del saneamiento, previamente modelado y en el que estaban perfectamente definidas las pendientes de cada uno de los sistemas y los fondos de las arquetas.

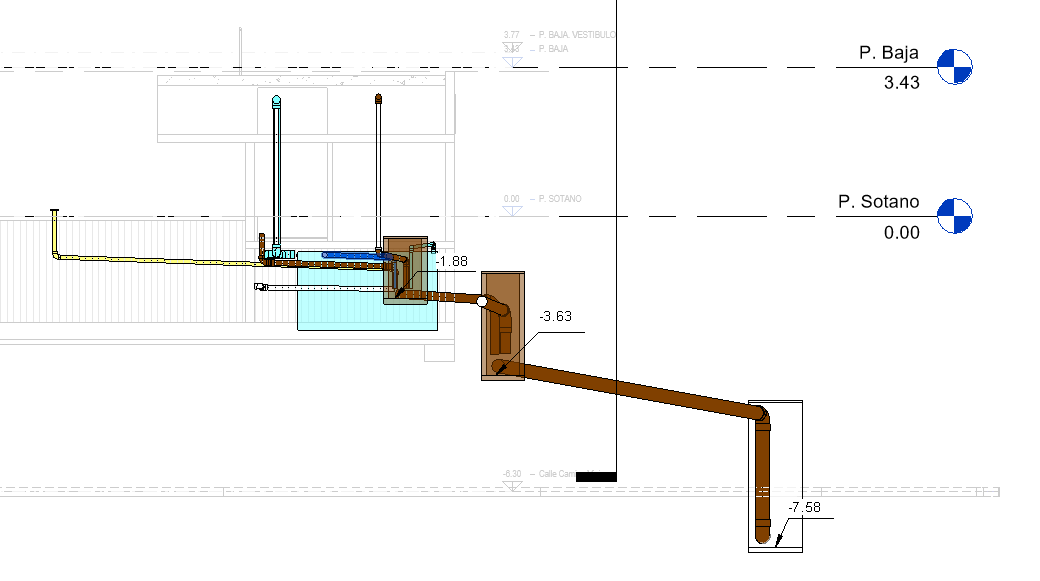

Niveles de fondos de arquetas

Trabajar con referencias absolutas también nos permitió crear vistas en las que se informaba de cuáles eran los puntos mas elevados de los medios auxiliares utilizados en obra, como la grúa torre o grúas telescópicas. Esta exigencia venía por parte de organismos de gestión de trafico aéreo que solicitaban esta documentación en valores absolutos.

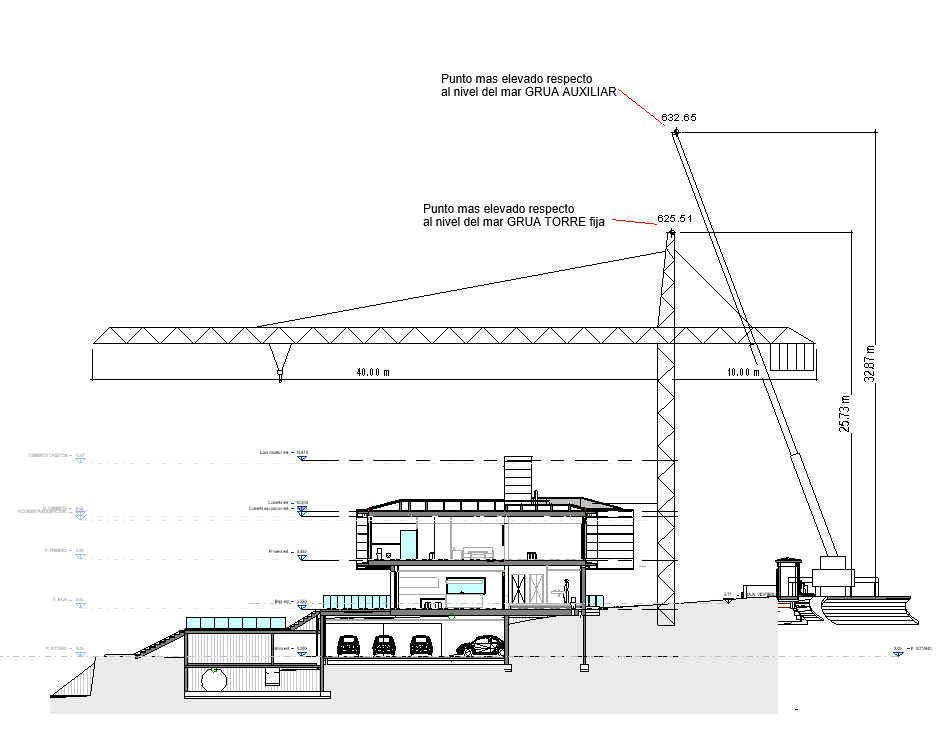

Justificación de alturas máximas con elevaciones absolutas.



Resumen. Recomendaciones generales
